СТАНОК ДЛЯ ЗАТОЧКИ КРУГЛЫХ, РАМНЫХ И ЛЕНТОЧНЫХ ПИЛ И ПЛОСКИХ НОЖЕЙ Мод. ТчПА-7

Педназначен для заточки круглых пил диаметром от 100 до 1250 мм, пил для вертикальных лесопильных рам, пил для тарных лесопильных рам, ленточных широких пил и плоских ножей днаметром 640 мм.

Применяется на предприятиях лесопильной и деревообрабатывающей промышленности, а также на предприятиях других отраслей промышленности, использующих указанный выше инструмент. 1а станине станка установлен корпус головки, к которому крепится шлифовальная головка с приводом шлифовального круга. На передней стенке станины смонтированы механизм подачи пилы и с Т-образными пазами, куда закрепляется соствующее приспособление для затачиваемого инструмента. На задней стенке станины закреплен редуктор. Электрооборудование станка расположено внутри станины, в нише, которая закрыта герметичной дверкой.

Привод шлифовального круга осуществляется от отдельного электродвигателя. Электродвигатель привода шпинделя установлен на поворотной плите, что обеспечивает улучшение конструкцииции, уменьшение габаритов шлифовальной головки и позволяет производить настройку станка под косой заточки до 45° без искривления ременной передачи и без перестановки электродвигателя.

Узел шлифовальной головки находится в призматических направляющих, установленных на передней стенке корпуса головки, что способствует повышению жесткости системы СПИД.

Для поворота шлифовальной головки использован кривошипный механизм, обеспечивающий повышенную точность поворота и надежную фиксацию после поворота.

Регулирование рабочего .хода шлифовальной головки и подающей собачки бесступенчатое.

Для привода подающей собачки имеется пять кулачков. Профиль затачиваемого зуба определяется профилем включенного в работу соответствующего кулачка блока, установленного па рзспрсдс лительном валу и перемешаемого с помошыо рейки и шестерни рукояткой. Рейка свободно передвигается по оси.

Нужный кулачок блока воздействует на копир с роликом, копир нажимает на ролик винта, смонтированного п корпусе. Корпус поворачивается вместе с валом, на коние которого закреплен рычаг. На этом же конце вала установлен другой рычаг, соединенный шарнирно с колодкой собачки. Колодка собачки поддерживается рычагом. За один оборот распределительного вала собачка подает пилу на один зуб.

Станок обеспечивает полуавтоматический никл работы. Настройка станка, установка и снятие затачиваемого инструмента производятся вручную.

Диаметр круглых пил, мм

100—1250

Ширина пил, мм: рамных. тарных ленточных

80—220 50—80 50-260

Длина пил, мм:

1050—1950

тарных ленточных

600—685 6000—9000

Толщина пил, мм

0,6

Шаг зубьев, пил, мм .

6,5—82

Передний угол зубьев пил, наибольший, град:
положительный
отрицательный

35
25

Угол поворота шлифовальной головки при косой заточке, наибольший, град .

45

Размеры ножей, мм:
длина, наибольшая
ширина
толщина

640
25-125
3—10

Угол поворота стола, град

30—75

Диаметр шлифовального круга, мм

300

Окружная скорость вращения шлифовального круга, наибольшая, м/с .

35

Подача шлифовального круга на глубину резания, мм


0—0,5

Число двойных ходов шлифовальной головки в минуту .

25; 50; 80

Количество электродвигателей на станке

2

Общая установленная мощность, кВт .

1,3

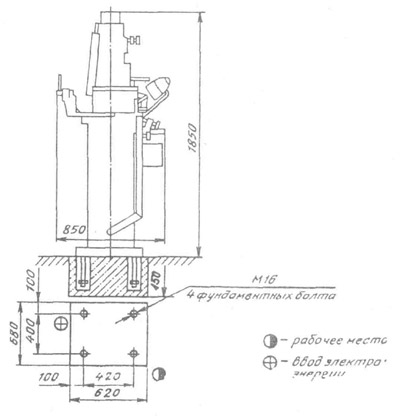

Габарит станка без приспособлениея, мм .

850х400х1850

Масса станка без приспособлений кг, не более

600
