СТАНКИ РЕЙСМУСОВЫЕ ОДНОСТОРОННИЕ Мод. СР4-1, СР6-9, СР8-2, СР12-3

Предназначены для плоскостного строгания досок, брусков и щитов на заданный размер по толщине.

Применяются в различных деревообрабатывающих производствах.

Станки унифицированы и отличаются друг от друга шириной обработки и некоторыми конструктивными особенностями.

Обработка заготовок производится ножевым валом цилиндрической формы с клиновым закреплением ножей в корпусе вала. Ножевой вал приводится во вращение от электродвигателя через кли-ноременную передачу.

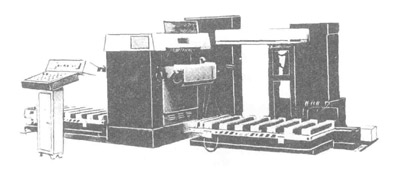

Мод. СР8-2

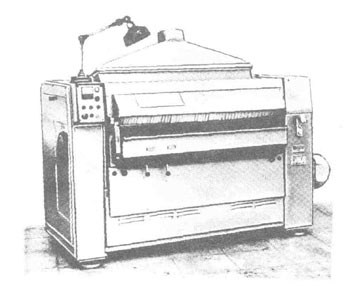

Мод. СР12-3

В станке мод. СР6-9 установлен ножевой вал с серповидными ножами для снижения уровня шума.

Перед ножевым валом станков -установлен специальный прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности.

Стол, по которому подаются заготовки, литой жесткой конструкции, встроен в станину, оборудо

ван поддерживающими вальцами для) уменьшения трения при перемещении обрабатываемого матери ала. Подъем и опускание-.стола по высоте в зависи мости от толщины обрабатываемого материала В станках мод. СР4-1 и СРб-9 производятся вручную маховичком, на станках мод. СР8-2 и СР12-3 -механически от привода подачи и вручную. I Станки оборудованы приспособлением для фуговки ножей ножевого вала, что повышает качествво обработки. I

Механизм для фуговки ножей выполнен быстросъемным. Фуговка ножей производится абразивным бруском, плавно перемещающимся по направляющим вдоль ножевого вала.. На станках мод. СР6-9, СР8-2, СР12-3 предусмотрена возможность установки заточного приспособления.

Для обеспечения безопасной работы на станках предусмотрены: ограждение ножевого вала, служащее одновременно эксгаустерной воронкой; когтевая защита со стороны загрузки, предотвращаю! щая обратное выбрасывание заготовки в процессе обработки; электроблокировки, исключающие возможность включения привода ножевого вала при открытых крышках и откинутой эксгаустерной воронке; автоматическое отключение привода подачи при отключении привода ножевого вала; отключение приводов ножевого вала и подачи при открывании крышек. I

Для удобства ремонтных работ в конструкции станков предусмотрен узловой метод сборки.



ОСНОВНЫЕ ДАННЫЕ

Модель

СР4-1

СР6-9

СР8-2

СР123

Размеры обрабатываемой заготовки, мм:

ширина наибольшая толщина

400 5—200

630

5—200

800 5—200

1250 10—125

длина наименьшая

300

400

450

450

Скорость подачи (ступенчатое регулирование), м/мин



8; 12

16; 24



Скорость подачи (бесступенчатое регулирование), м/мин

8—24

5—30

Скорость резания, м/с

30,6

31,4

30

Толщина снимаемого слоя, наибольшая, мм

8

5

5

5

Диаметр корпуса ножевого вала, мм

125

125

125

160

Частота вращения ножевого вала, мин-1

4500

4570

4200

3570

Общая установленная мощность, кВт

6,5

8,6

17,19

20

Габарит, мм

925х925х1180

1130х1360х 1260

5450х3760х1900

1225х2695х1268

Масса станка без заточного приспособления, кг . .

700

1650

3900

3440

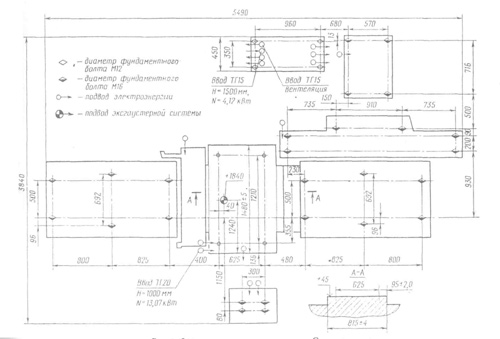

ФУНДАМЕНТ МОД. СР8-2
