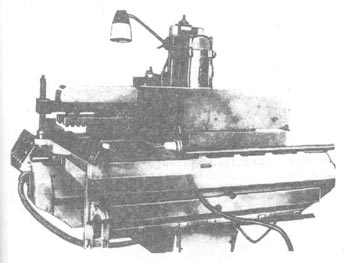

СТАНОК ШИПОРЕЗНЫЙ РАМНЫЙ ОДНОСТОРОННИЙ Мод. ШО16-4

Предназначен для зарезки шипов и проушин в рамочных и каркасных конструкциях, изготовляемых из дерева.

Применяется в столярно-строительном и мебельном производстве.

Станок имеет четыре шпинделя с четырьмя режущими голонками. Первой по ходу подачи материала расположена пильная головка, за ней — две шипорезные фрезерные головки и последней — прорезная головка.

Каждая головка смонтирована на отдельном суппорте, а суппорты установлены на колонке, имеющей соответствующие направляющие.

Режущие инструменты закрепляются непосредственно на концах валов электродвигателей. Все режущие головки оборудованы общим ограждением оригинальной конструкции, снабженным электроблокировкой.

Каретка имеет гидравлическую автоподачу, снабжена автоматическим зажимом заготовки и специальным наклонным устройством, обеспечивающим наклон рабочего стола вниз до 20°.

На столе каретки установлен угольник, к которому крепится сменная подпорная планка для предотвращения сколов на изделиях.

На угольнике смонтирован упор, обеспечивающий, при необходимости, фиксацию обрабатываемых изделий по длине.

Привод каретки осуществляется втулочно-роликовой цепью через редуктор от гидроцилиндра. Каретка совершает возвратно-поступательное движение по направляющим опорной балки.

Обработка деталей производится в полуавтом тнческом цикле.

Сечение обрабатываемого материала (ширина x толщина), наибольшее, мм

400x160

Размеры шипа, мм:
длина, наибольшая
толщина, наименьшая

160
40

Глубина проушины, наибольшая, мм

160

Частота вращения режущих головок, мин-'

3000

Скорость рабочем подачи (бесступенчатое регулирование), м/мин .

2,5-15

Мощность электродвигателей, кВт:
пильной головки
фрезерных головок
проушечной головки
гидропривода

3,0
2,2
4,0
1,1

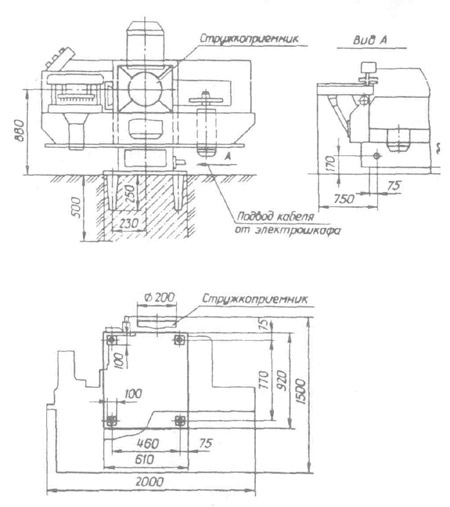

Габарит, мм

2000x1460x145

Масса, кг

1100
