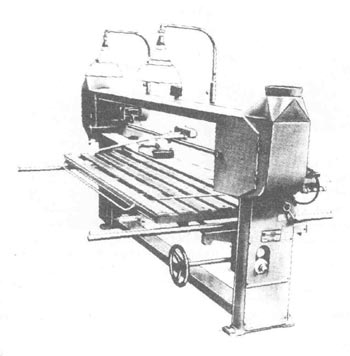

СТАНОК ШЛИФОВАЛЬНЫЙ ЛЕНТОЧНЫЙ С РУЧНЫМ ПЕРЕМЕЩЕНИЕМ СТОЛА И УТЮЖКА Мод. ШлПС-6, ШлПС-8 |
Предназначен для шлифования пластей и кромок мебельных щитов, а также деталей из массивной древесины, имеющих цилиндрические, конические, вогнутые и выпуклые поверхности. Возможна обработка деталей, имеющих рельефную поверхность. Применяется в мебельном и других деревообрабатывающих производствах. Плоские детали обрабатываются на столе станка узкой шлифовальной лентой, прижим ленты — утюжком с ручным приводом. Перемещение стола по ширине детали, а также обработка кромки осуществляются вручную. Для обработки кромки на станке имеется специальное приспособление, обеспечивающее базирование деталей в вертикальной плоскости. Обработка массивных деревянных деталей может производиться на шлифовальном диске или бобине, установленных на! валах приводного и натяжного шкивов шлифовальной ленты. Поверхность бобины — эластичная. Для шлифования деталей, имеющих поверхности с различ ными углами, предназначен стол с регулируемым углом наклона, совмещаемый со шлифовальным диском. Для шлифования деталей с рельефом используется подвижная головка, оснащенная вращающимся эластичным инструментом.
|
ОСНОВНЫЕ ДАННЫЕ
  |
Модель |
|
  |
ШлПС-6 |
ШлПС-8 |
Габарит обрабатываемых щитовых |
  | |
деталей, наибольший, мм |
2500х1000х400 |
|
Размеры шлифовальной ленты, мм |
7470х160 |
|
Диаметры, мм: |
  | |
диска |
300 |
|
бобины |
90 |
|
эластичного круга |
350—200 |
|
Общая установленная мощность, кВт |
4,0 |
5,1 |
Габарит, мм |
3710х1710х1420 |
|
Масса, кг |
620 |
730 |
