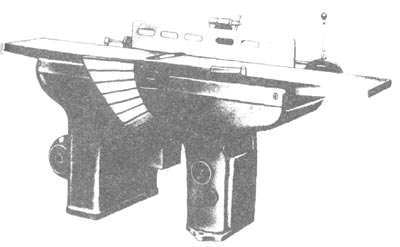

СТАНКИ ФУГОВАЛЬНЫЕ ОДНОСТОРОННИЕ Мод. СФ4-1А, СФ6-1А

Станки предназначены для прямолинейного строгания пластин и кромки под углом деталей из древесины различных пород.

Применяются для нужд различных отраслей деревообрабатывающей промышленности (мебельной, домостроительной, авто- и вагоностроения и т.д.).

Станина выполнена целыюлитой коробчатой формы, внутри которой установлен электродвигатель привода ножевого вала. Вращение ножевому валу передается клиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременная передача закрыта кожухом. Опоры ножевого вала смонтированы в цельном блоке с| отъемными крышками, что позволяет снизить механические шумы и вибрацию от вращения ножевого вала. Торможение ножевого вала осуществляется через ! ременную передачу электродвигателем.

Подача заготовок на станке осуществляется вручную или механически с применением автопо-датчика.

Передний и задний столы представляют собой плиты с ребрами жесткости по нижней плоскости.

Регулирование переднего и заднего столов станка по вертикали осуществляется посредством эк

сцентриковых валиков через систему рычагов и тяг с приводом от рукоятки для переднего стола и винта с гайкой для заднего стола. С боковых сторон стола установлены щитки. Указатель глубины строжки — лимб помещен в окне щитка.

Перемещение направляющей линейки осуществляется вручную. Линейка может перемещаться поперек стола в зависимости от ширины строгаемого материала и может быть установлена на требуемый угол в вертикальной плоскости (до 45°).

Станки не могут встраиваться в автоматические линии.

СФ4-1А

СФ6-1А

Ширина обработки, наибольшая, мм

400

630

Длина обрабатываемого материала, наименьшая, мм

100

Толщина снимаемого слоя, наибо.и.шан мм

6

Общая длина столов, мм

2064+10

2564

Ширина столов, мм

412

650

Количество ножевых валов

1

Высота подъема стола, мм: переднего

6

заднего

2

Диаметр корпуса ножевого вала, мм

115

Диаметр окружности резания ножевого вала, мм

118

Количество ножей ножевого вала

2; 4

Частота вращения ножевого вала, мин-1

4500+ 10°

Способ торможения

Электромеханический

Количество пылеприемников

1

Количество электродвигателей на станке

1

Мощность электродвигателя ножевого . вала, кВт

3

5,5

Диаметр патрубка пылеприемника, мм

175

Количество отбираемого воздуха от пылеприемника, м3/ч

1500

1600

Габарит, мм

2064х1020х1200

2664х1230х1200

Масса, кг, не более

705

1002
