Предназначен для изготовления цилиндрических деталей, заготовок из брусков квадратного сечения.

Применяется при производстве мебели, спортивного, хозяйственного инвентаря и других изде

лий, в которых применяются цилиндрические деревянные детали диаметром от 8 до 50 мм.

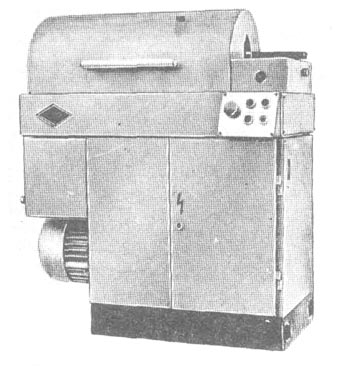

Станок состоит из двух частей — литой чугунной рамы и сварной станины.

Внутри сварной станины размещаются электрошкаф и электродвигатель привода ножевой головки с ременной передачей.

Внутри литой чугунной рамы размещается механизм подачи, сни.чу — червячный редуктор с электродвигателем привода подачи. Редуктор и электродвигатель закрываются ограждением с крышкой.

При открытой крышке пуск привода подачи невозможен.

Шпиндель предназначен для передачи вращения ножевой головке, а также служит базирующей опорой обрабатываемому изделию. Шпиндель выполнен полым, установлен в литом корпусе на двух

шариковых подшипниках. Внутри него предусмотрена базовая поверхность для ножевой головки, а снаружи — базовая поверхность для режушего инструмента.

Подающие ролики предназначены дли подачи квадратных заготовок в зону резания.

Весь узел размещается на плите и в сборе установлен на станке. Оба подающих ролика — приводные с рифленой поверхностью на рабочей части.

Механизм перемещения роликов позволяет осуществлять индивидуальное смещение каждого ролика.

Приемные ролики предназначены для приема палок, выходящих из ножевой головки, и предотвращения проворота палки от момента резания. Конструкция приемных роликов аналогична конструкции подающих роликов. В отличие от подающих оба приемных ролика во время работы подпружинены и центрируются относительно обрабатываемой палки Приемные ролики гладкие.

ОСНОВНЫЕ ДАННЫЕ
