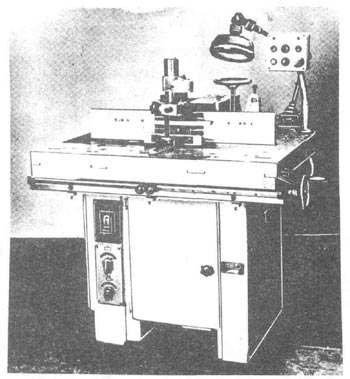

СТАНОК ФРЕЗЕРНЫЙ ОДНОШПИНДЕЛЬНЫЙ С ШИПОРЕЗНОЙ КАРЕТКОЙ Мод. ФСШ-1А |
Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной и механической подачей, зарезкн простых шипов а помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.
|
Применяется в различных отраслях деревообрабатывающей промышленности с разнообразным ассортиментом выпускаемой продукции. Станок проходного типа. Основные сборочные единицы станка: станина; стол; каретка шипорезная; привод главного движения; ограждение и защита инструмента. Станок исполнения 15 укомплектован автоподатчиком. Станина станка коробчатой формы. На ней неподвижно установлен стол. Слева от стола расположена ниша (электрошкаф), спереди и справа — напели управления. Передняя дверка и задний кожух сблокированы с приводом шпинделя. Стол — литая пластина коробчатой формы. Со стороны рабочей поверхности стола установлены съемные диски, а также кольцо набега, которое, при производстве копирных работ устанавливается буртом вверх. Ограждение инструмента крепится на столе. Оно имеет патрубок для вытяжки стружки и пыли, линейки для прямолинейного фрезерования. На одном из кронштейнов установлен подвижной щиток защитного устройства, который закрывает выступающую часть инструмента. Ограждение сблокировано с приводом шпинделя. Шипорезная каретка, верхняя рабочая поверхность которой находится на уровне стола станка (с превышением в пределах 0,1 мм), во время шипорезных работ перемещается по направляющим на подшипниках качения, а при фрезеровании — закрепляется рукоятками в требуемом положении. Шпиндель смонтирован на подшипниках качения высокой точности. Режущий инструмент кре пится на специальной оправке, которая, в свою очередь, крепится в конусном отверстии шпинделя. Специальный фиксатор ограничивает проворот шпинделя при смене инструмента и блокирует возможность пуска станка при зафиксированном шпинделе. Выполнение тяжелых фрезерных работ производится с закреплением свободного конца оправки кронштейном шпинделя. Поставляются по требованию заказчика за отдельную плату; устройство для копнрных работ; кольца (для работы по цулаге); насадки шпиндельные диаметром 25, 30, 50 мм; оправки диаметром И'2 мм.
|
ОСНОВНЫЕ ДАННЫЕ
Толщина обрабатываемой заготовки, наибольшая, мм |
100; 160* |
Размеры стола (длина х ширина), мм |
1000х800 |
Вертикальное относительное перемещение шпинделя, наибольшее, мм |
100; 160* |
Частота вращения шпинделя, мин' |
3000; 4500; 6000; 9000 |
Высота стола над уровнем пола, мм |
860 |
Ширина заготовки, устанавливаемой на шипорезной каретке при глубине шипа 100мм, наибольшая, мм |
|
Дначтстр режущего инструмента, наибольший, мм |
250 |
Диаметр шпиндельной насадки, мм |
32** |
Ход шипорезной каретки, мм |
950 |
Размер внутреннего конуса Морзе шпинделя |
4 |
Скорость подачи (для станков исполнений 0, 5, 15), м/мин |
4,5; 7; 9; 12; 14; 19; 24 |
Производительность по условно принятой детали (для станков исполнений 05),шт./ч |
186 |
Мощность электродвигателя автоподатчика (для станков исполнения 15), квт |
0,37/0,55 |
Мощность электродвигателя шпинделя, кВт |
4,2/5,0 |
Габарит, мм, не более |
2000X1265X1360 |
Масса станка, наибольшая, кг |
880 |
* Выпускается по требованию заказчика. ** Шпиндельная насадка диаметрами 25, 27, 30, 40, 50 — поставляется в соответствии с заказом-нарядом или по требованию заказчика за отдельную плату.
|

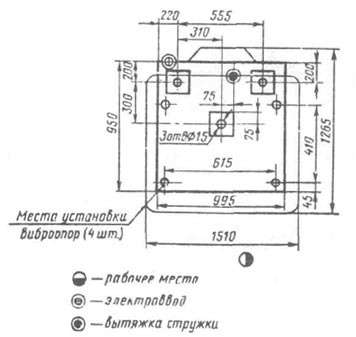

УСТАНОВОЧНЫЙ ЧЕРТЕЖ
