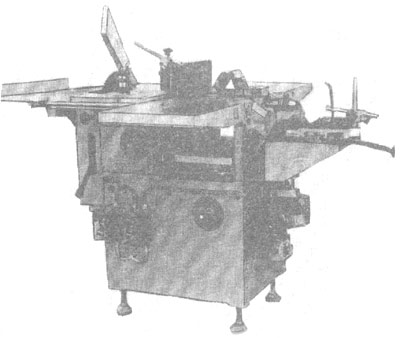

СТАНОК КОМБИНИРОВАННЫЙ ДЕРЕВООБРАБАТЫВАЮЩИЙ Мод. Д300-М |
Предназначен для комплексной обработки деталей из древесины различных пород. Применяется в мебельных и деревообрабатывающих цехах, столярном производстве, учебных мастерских. На станке осуществляется: продольная, поперечная и под углом распиловка с помощью дисковой пилы; строгание по плоскости и по кромке; фрезерование и нарезание шипов; фасонная обработка плоскостей; сверление, фрезерование пазов; точение. Станок представляет собой сварную конструкцию, являющуюся базой для установки круглопильного, рейсмусового, строгального, фрезерного, сверлильного и токарного устройств. Фуговальные столы регулируются по высоте с помощью рукояток. Передний рабочий, стол настраивается на желаемую высоту снимаемого слоя стружки, который должен быть не более 6 мм. При помощи маховичка рабочий стол рейсмусового устройства устанавливается на требуемую высоту по указателю с миллиметровой шкалой. С помощью вала подачи деталь механически передвигается до ее окончательного строгания. Механизм подачи выключается при помощи фрикционной передачи. В сверлильном патроне устанавливаются сверла диаметром хвостовика до 16 мм. Обрабатываемая заготовка закрепляется на столе быстроразводным устройством. Сверлильный стол устанавливается на нужную высоту с помощью маховичка и перемещается в продольном и поперечном направлении с помощью рычагов. На вал круглопильного устройства, приводимый в движение электродвигателем при помощи клино-ременной передачи, устанавливаются пилы с диаметром отверстия 32 мм. На фрезерном шпинделе также устанавливается инструмент с диаметром отверстия 32 мм. Шипорезная каретка перемещается по направляющим, закрепленным на столе. На кронштейн сверлильного устройства устанавливается направляющая задней бабки, а на конический торец фуговального вала — товарный центр.
|
ОСНОВНЫЕ ДАННЫЕ
Фугование — рейсмусование  |
|
Размеры обрабатываемых заготовок, мм: |
  |
ширина, наибольшая |
320 |
толщина, наибольшая |
180 |
длина, наименьшая |
300 |
Толщина снимаемого слоя, наибольшая, мм |
4,3 |
Диаметр ножевого вала, мм |
70 |
Частота вращения ножевого вала, мин-1 |
6000 |
Скорость подачи, м/мин |
8 |
Длина рабочих столов, мм |
1520 |
Фрезерование  |
|
Диаметр фрезерного "Шпинделя, мм |
32 |
Частота вращения фрезерного шпинделя. мин-1 |
6000 |
Вертикальное перемещение шпинделя, мм |
100 |
Размеры рабочей поверхности стола, мм |
750х450 |
Пиление  |
|
Толщина обрабатываемого материала, мм |
85 |
Диаметр пилы, мм |
315 |
Частота вращения, мин-1 |
3450 |
Размеры рабочей поверхности стола, мм |
750х450 |
Сверление (пазование)  |
|
Диаметр сверла, наибольший, мм |
16 |
Глубина сверления, мм |
100 |
Частота вращения сверла, мин-1 |
6000 |
Продольный ход сверлильного устройства, мм |
100 |
Размеры рабочей поверхности стола, мм |
350х170 |
Точение  |
|
Диаметр обрабатываемой заготовки, наибольший, мм |
100 |
Длина обрабатываемой заготовки, наибольшая, мм |
450 |
Частота вращения ножевого вала, мин-1 |
3000; 6000 |
Габарит станка, мм |
1950х1500х1450 |
Масса станка, кг |
550 |
Общая установленная мощность, кВт |
6.6 |
