СТАНОК ТОРЦОВОЧНЫЙ Мод. ЦКБ40-01 |
Предназначен для торцовки и поперечной распиловки досок, горбылей и других пиломатериалов. Применяется в специализированных цехах лесопильных заводов и деревообрабатывающих комбинатов. |
Станок изготовляется в четырех модификациях: левого или' правого исполнения, с пневмо- или гидроприводом надвигания пилы и прижима заготовки. Пильный вал установлен в качающейся рамке, которая приводится Б движение гидроприводом. Вращение пильного вала осуществляется через кли-ноременную передачу от электродвигателя со встроенным тормозом, что обеспечивает быстрый останов пилы после отключения электродвигателя (в течение не более 6 с). Прижим материала производится прижимом-ограждением с помощью гидроцилиндра перемещения пилы. Прижим-ограждение в поперечном сечении представляет собой П-образную полую коробку. Величина хода прижима-ограждения регулируется винтом. Для безопасности работы на станке предусмотрены блокировки, исключающие включение элект родвигателя привода пильного вала при открытой дверке или выведенном из рабочего положения ограждении пилы и отключающие станок от электросети при понижении давления в гидросистеме. Управление станком двуручное, т. е. осуществляется при одновременном нажатии двух кнопок, что исключает попадание рук станочника в зону пиления при работе на станке. Гидрооборудование расположено в станине станка. Электроаппаратура смонтирована в отдельном шкафу, устанавливаемом потребителем вне станка в удобном для него месте. Станок имеет раструб для присоединения к эк-сгаустерной сети, а при отсутствии сети предусмотрено в нижней части станка специальное окно для уборки опилок вручную. |

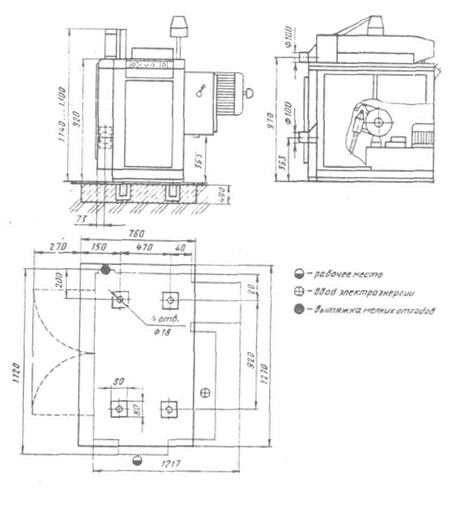

УСТАНОВОЧНЫЙ ЧЕРТЕЖ
ОСНОВНЫЕ ДАННЫЕ
Ширина обрабатываемого материала, наибольшая, мм. при толщине заготовки: |
|
Скорость резания, м/с |
60 |
Число двойных ходов в минуту пильной каретки на холостом ходу (машинный цикл), наибольшее |
45 |
Диаметр пилы*, мм |
630 |
Общая установленная мощность, кВт |
9,7 |
Габарит, мм |
1300x1120x1180 |
Масса, кг. не более |
750 |
* Допускается установка пил диаметром 710 и 560 мм с целью расширения технологических возможностей станка. Примечание. Наибольшая ширина обрабатываемого материала: при установке пилы 710 мм и толщине заготовки 100 мм — 520 мм; при установке пилы 710 мм и толщине заготовки 150 мм — 430 мм; при установке пилы 560 мм и толщине заготовки 100 мм — 300 мм. |
