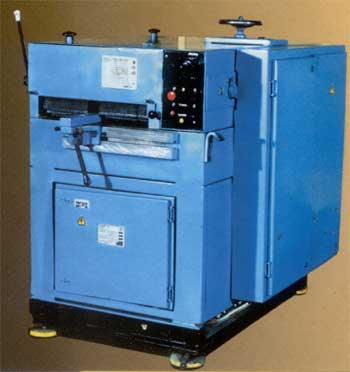

СТАНОК КРУГЛОПИЛЬНЫЙ С МЕХАНИЧЕСКОЙ ПОДАЧЕЙ Мод. ЦА2А-1

Применяется на деревообрабатывающих предприятиях, лесопильных заводах, строительных площадках и других деревообрабатывающих производствах.

Конструкция станка предусматривает возможность установки трех пил с наибольшим расстоянием между крайними пилами 150 мм,

Распиловка материала осуществляется дисковыми пилами, которые закреплены на дисковом валу с помощью фланцев и гайки специальным ключом. При пилении несколькими пилами между ними, расклинивающими ножами и подающими дисками устанавливаются разные втулки (в зависимости от ширины выпиливаемых заготовок) и прорезаются пазы во вкладыше. Материал подается верхними и нижними подающими вальцами.

Основание и станина станка сварной конструкции. На основании расположены привод подачи, электродвигатель пильного вала и станина, на станине — стол с механизмом подачи, ограждением, электрошкаф, патрубок для присоединения к эксгаустерной системе.

Механизм подачи состоит из привода подачи, верхних и нижнего падающих вальцов, механизма подъема вальцов на необходимую высоту распила, причем передний верхний валец представляет собой набор зубчатых дисков от одного до трех в зависимости от количества пил, установленных на станке.

Предохранительная защита станка представляет собой сварной корпус, внутри которого смонтированы два ряда предохранительных упоров и фиксаторов, предназначена для предохранения от выброса заготовок или отпиленных планок.

В станке применены широкие поликлиновые ремни, обеспечивающие более плавную работу ме ханизма резания, предусмотрен подъем вальцов на определенную высоту пропила маховичком с рабочего места (в зависимости от толщины распиливаемого материала) и дополнительный поджим вальцов к материалу с помощью пружин. Благодаря наличию пружин исключается проскальзывание материала, что повышает надежность пиления, а также создается возможность пиления заготовок переменной толщины (горбыль). При поднятии вальцов на высоту, соответствующую минимальной толщине заготовки, допускается перепад по толщине обрабатываемого материала 30 мм.

Ширина обрабатываемого материала, мм

10—300

Толщина обрабатываемого материала, им

10—80

Длина обрабатываемого материала, наименьшая, мм

560

Количество пил

1—3

Диаметр пилы, мм

315—360

Расстояние между пилами, наибольшее, мм

150

Скорость резания, м/с, не менее

60

Скорость подачи (ступенчатое регулирование), м/мин

20,9;
28,0;
37.3;
42,8;
50,0;
57,4;
76,4;
102

Объем отсасываемого воздуха, м'/ч

1500

Производительность (средняя условная), шт./ч

5094*

Общая установленная мощность, кВт

17,4

Габарит, мм

1400х1050х1200

Масса станка с электрооборудованием, кг

960

* При пиления заготовок из сосны талой толщиной 10— 80 мм, длиной 1,5 м, при коэффициенте использования рабочего времени 0,81; режиме резания по допустимой номинальной загрузке двигателя.
