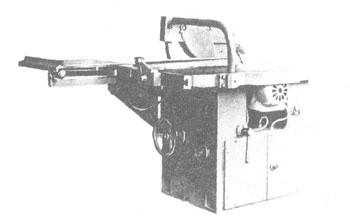

СТАНОК КРУГЛОПИЛЬНЫЙ Мод. Ц6-2
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Применяется в столярно-строительном и мебельном производстве.
|
Станина станка имеет коробчатую форму, внутри которой располагается кожух пылеприемника, служащий одновременно для сбора опилок и присоединения к внешней отсасывающей установке через патрубок. К станине с помощью кронштейнов крепится направляющая для каретки. В нише станины монтируется электрооборудование. Пила крепится па валу электродвигателя, установленного на качающейся подмоторной плите, ось которой стопорится в станине. За пилой, на кронштейне подмоторной плиты, фиксируется расклинивающий нож, предназначенный для предохранения пилы от зажима в пропиле и предотвращения выбрасывания пиломатериалов. Ограждение, крепящееся на столе станка, закрывает верхнюю часть пилы и удерживает заготовку от выбрасывания в процессе пиления.
|
ОСНОВНЫЕ ДАННЫЕ
Размер обрабатываемого пиломатериала; мм, не более: |
400 |
толщина: |
|

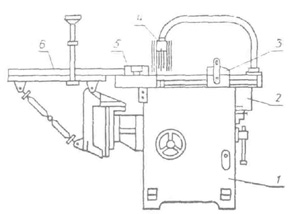

1 — станина;
2 — привод пилы;
3 — линейка продольная;
4 — ограждение;
5 — линейка поперечная;
6 — каретка
Диаметр пили, мм |
315—500 |
Подъем пилы, мм, не более |
100 |
Частота вращения, рад/с (мин-1) |
301,44 (2880) |
Время торможения пилы, с, не более |
6 |
Размеры рабочей поверхности стола (ширина x длина), мм |
830x1200 |
Общая установленная мощность, кВт |
4 |
Габарит, мм |
1010X1505X1150 |
Масса, кг |
815 |
