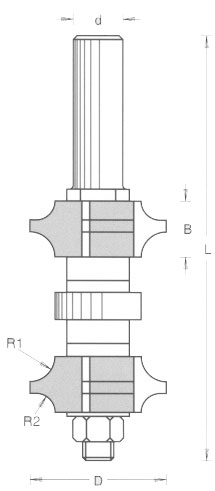

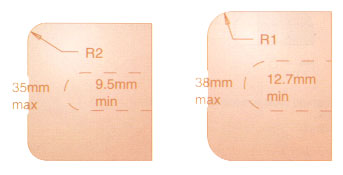

1583 ADJUSTABLE SET - DUAL RADIUS






Code No.

D

R1

R2

B

L

d

COMPLETE

1583 00 8

34.8

6.35

4.8



108.0

12.7



(1 3/8)

(1/4)

(3/16)



(4 1/4)

(1/2)

Components:



Top Cutter

1583 02 0

34.8

6.35

4.8

14.2




(1 3/8)

(1/4)

(3/16)

(9/16)



Bottom Cutter

1580 01 0

34.8

6.35

4.8

14.2




(1 3/8)

(1/4)

(3/16)

(9/16)



Arbor and Nut

1900 11 8



Ball Bearing

1910 13 0



Washer

1920 11 0



Spacer 1 mm (x2)

1920 11 0



Spacer 3mm (x2)

1920 15 0



Spacer 6 mm (x2)

1920 16 0



Shims 0.5mm (x1)

1920 13 0



Shims 0.1mm (x4)

1921 00 0
